Bir silah atış poligonu, ateşli silahlarla güvenli ve kontrollü şekilde atış yapmak için özel olarak tasarlanmış bir alandır. Hem spor hem eğitim amaçlı kullanılır. Atış hattı: Atıcıların yan yana durduğu veya kabinlere ayrıldığı çizgidir. Her atıcının kendine ait bir alanı vardır. Hedef alanı: Atış hattının karşısında, belli bir mesafede (ör. 10 m, 25 m, 50 m) hedefler bulunur. Kâğıt hedefler, metal hedefler ya da elektronik sistemler olabilir.Hedef kağıdı tavandan çağırmalı hedef arabaları sayesinde hareket ettirilir. Dokunmatik ekran vasıtası ile hedef kağıtları 5-10-15-20-25 ve üzeri mesafelere otomatik olarak gönderilir. Zemin ve duvarlar: Mermi sekmesini önleyen özel kaplamalarla yapılır. Özellikle hedef arkasında mermiyi tutan kalın bir “mermi kapanı” vardır. Güçlü havalandırma sistemleri bulunur; barut gazı ve dumanı hızla dışarı atılır. Ses çok yüksek olduğu için ortam yankılıdır; kulaklık kullanımı zorunludur. Işıklandırma nettir, hedefler raylı sistemle ileri–geri getirilebilir. Projeye konu olan yapı, kapalı tip silah atış poligonu olarak tasarlanmış olup; kullanıcı, eğitmen ve işletme personeli açısından maksimum güvenlik, ergonomi ve uluslararası atış poligonu standartları esas alınarak planlanmıştır. Tüm mimari, mekanik ve elektrik sistemleri; ateşli silah kullanımına bağlı riskleri minimize edecek şekilde bütüncül bir yaklaşımla ele alınmıştır.

"Güvenliği merkeze alan yaklaşımımız, mühendislik gücümüz ve yenilikçi sistemlerimizle geleceğin poligonlarını bugünden inşa ediyoruz.”

Projede yer alan tüm mimari, mekanik ve elektronik bileşenler; yüksek güvenlik, işlevsellik ve kullanıcı konforu ilkeleri doğrultusunda tasarlanmıştır. Tavan sekme sistemleri, entegre havalandırma ve aydınlatma çözümleri, atıcı ara bölmeleri, mermi tuzağı ve kamera sistemleri birlikte çalışarak çağdaş, güvenli ve sürdürülebilir bir kapalı atış poligonu ortaya koymaktadır.

1. Tavan Sekme Önleyici Sistem (Mermi Sekmeleri)

Poligon tavanında, ateşli silah kullanımından kaynaklanabilecek mermi sekmeleri ve kontrolsüz ricochet risklerini ortadan kaldırmak amacıyla, özel olarak tasarlanmış açılı sekme panel sistemi uygulanmıştır. Bu sistem, atış güvenliğinin sağlanmasında temel mimari ve yapısal önlemlerden biri olarak ele alınmıştır. Sekme panelleri, atış hattına doğru yönlendirilmiş şekilde ve en fazla 30° eğimle konumlandırılmıştır. Bu açı değeri, merminin çarpma anında sahip olduğu kinetik enerjinin ani ve kontrolsüz bir şekilde geri yansıtılmasını engellemek; enerjiyi kademeli olarak sönümleyerek aşağı yönlü, kontrollü bir hareketle güvenli bölgelere yönlendirmek amacıyla belirlenmiştir. Açının sınırlandırılması sayesinde merminin atıcıya geri dönmesi, yanlara sapması veya beklenmeyen sekme açıları oluşturması kesin olarak önlenmektedir. Sekme panelleri, yaklaşık 1,00 metre genişliğinde modüler elemanlar hâlinde tasarlanmıştır.Modüler yapı, hem imalat hem de montaj sürecinde esneklik sağlamakta; bakım, onarım ve gerektiğinde parça değişimini kolaylaştırmaktadır. Panellerin boyutlandırılması, atış hattı boyunca kesintisiz bir koruma sağlayacak şekilde düzenlenmiş, tavan yüzeyinde boşluk veya zayıf nokta bırakılmamıştır.

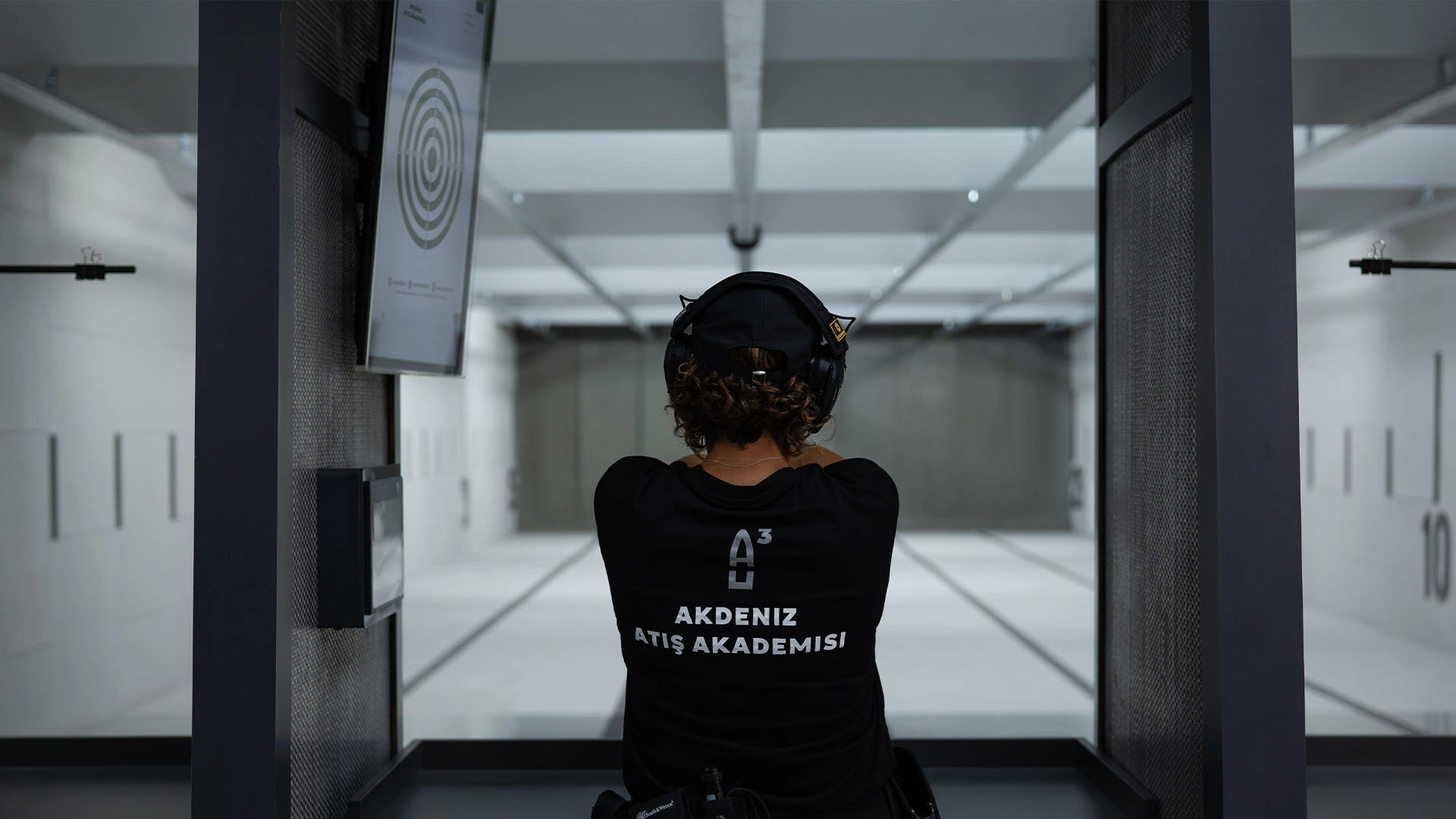

Atış hattı boyunca, her kullanıcı için ayrılmış atıcı ara bölmeleri bulunmaktadır.Bölmeler, yan ve üst yüzeylerden balistik dayanımlı panellerle ayrılmıştır. Bu paneller; yan sekmeleri önlemek, gürültüyü azaltmak ve kullanıcılar arası görsel teması sınırlandırmak amacıyla tasarlanmıştır.Her kulvarda silah sehpası, mühimmat alanı, hedef kontrol ünitesi ve güvenlik uyarı panoları yer almaktadır. Kulvar ölçüleri, atıcının doğal duruşunu ve hareket alanını kısıtlamayacak şekilde ergonomik olarak belirlenmiştir.

“AR-GE gücümüzle yenilikçi hedef sistemleri tasarlıyor, poligonlara katma değer sağlıyoruz.”

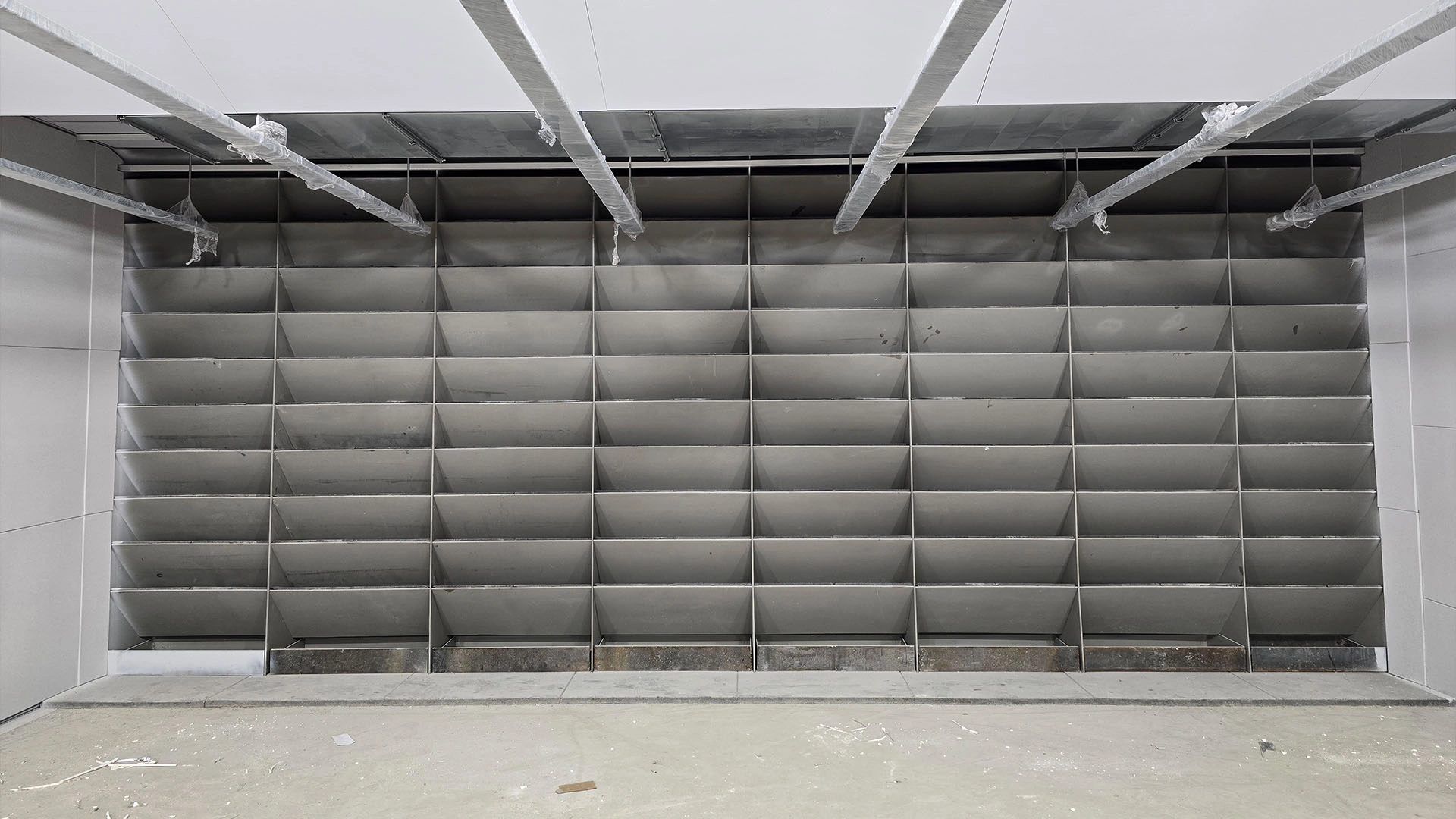

Hedeflerin arkasında yer alan mermi tuzağı, poligonun en kritik güvenlik bileşenlerinden biridir. Mermi tuzağı, çarpan merminin enerjisini absorbe edecek şekilde tasarlanmıştır.Genellikle: Açılı çelik plakalar Spiral ya da konik yönlendirme yüzeyleri Kauçuk granül veya çelik kombinasyonu kullanılır.Mermi hedefi geçtikten sonra: Kontrollü biçimde çelik yüzeye çarpar Enerjisi düşürülür Aşağı doğru yönlendirilir Alt bölümde yer alan toplama haznesine düşer.Bu hazne: Mermi çekirdeklerinin güvenli şekilde birikmesini sağlar Periyodik bakım ve temizlik için erişilebilirdir Kurşun geri kazanımı ve çevresel güvenlik açısından önemlidir.

1. Sistem Tasarım İlkeleri Silah atış poligonlarında havalandırma sistemi; kullanıcı sağlığını korumak, görüş kalitesini artırmak ve poligon içerisinde oluşan zararlı gazları hızlı biçimde ortamdan uzaklaştırmak amacıyla kritik öneme sahip bir mimari ve mekanik altyapı bileşenidir. Bu projede havalandırma sistemi; taze hava beslemesi (üfleme) ve egzoz (emiş) olmak üzere iki ana bileşen üzerinden tasarlanmış olup, hava akışı tamamen kontrollü ve yönlendirilmiş şekilde kurgulanmıştır. Temel tasarım yaklaşımı; temiz havanın atıcıdan hedef yönüne doğru akmasını, kirli havanın ise atış hattı içerisinde emilerek poligon dışına atılmasını sağlamaktır.

2. Taze Hava (Üfleme) Sistemi Taze hava beslemesi, atıcıların solunum bölgesini doğrudan koruyacak şekilde konumlandırılmıştır. Taze hava menfezleri, atıcı bölmelerinin üst kısmında ve atıcıların gerisinde yer almaktadır. Bu yerleşim sayesinde temiz hava, atıcının arkasından öne doğru ilerleyerek doğal ve kontrollü bir hava perdesi oluşturur. Hava akımı, atıcının yüzüne doğrudan çarpmayacak, ancak solunum bölgesini sürekli taze hava ile besleyecek hız ve debide tasarlanmıştır. Üfleme menfezleri mimari elemanlarla bütünleşik olup, atış hattındaki görüşü ve güvenliği olumsuz etkilemeyecek şekilde gizlenmiştir.

“AR-GE gücümüzle yenilikçi hedef sistemleri tasarlıyor, poligonlara katma değer sağlıyoruz.”

3. Egzoz (Emiş) Sistemi Egzoz sistemi, poligon içerisinde oluşan barut dumanı, kurşun partikülleri ve zehirli gazları hızla ortamdan uzaklaştıracak şekilde tasarlanmıştır. Emiş menfezleri, atış hattı içerisinde, tavan kotunda eşit aralıklarla yerleştirilmiştir. Gerekli görülen bölümlerde, hava akışını desteklemek amacıyla duvar yüzeylerinden de emiş sağlanmaktadır. Emiş, doğrudan menfezler aracılığıyla yapılmakta olup, kirli hava atış hattı içerisinde hapsedilmeden sistematik olarak toplanmaktadır. Bu yerleşim sayesinde kirli hava, atıcı bölgesine geri dönmeden, hedef yönünde kontrollü biçimde emilerek dış ortama taşınır.

4. Filtrasyon ve Sağlık Güvenliği Egzoz hattı üzerinde, yüksek verimlilikte HEPA filtre sistemi uygulanmıştır. HEPA filtreler; kurşun tozu, ağır metal partikülleri ve yanma kalıntılarını yüksek oranda tutacak kapasitededir. Bu sayede hem kullanıcı sağlığı korunmakta hem de çevreye zararlı emisyon salınımı önlenmektedir. Filtre sistemleri bakım ve değişim işlemlerine uygun erişilebilirlikte tasarlanmıştır. Filtrasyon sistemi, ilgili iş sağlığı ve çevre standartlarına uygun olarak projelendirilmiştir.

5. Hava Akış Hızı ve Kapasite Hesapları Havalandırma kapasitesi, poligonun: Eni Boyu Net iç yüksekliği Atış kulvarı sayısı Kullanım yoğunluğu dikkate alınarak hesaplanmıştır. Hava değişim oranları, barut dumanı ve gazların çok kısa sürede ortamdan uzaklaştırılmasını sağlayacak şekilde belirlenmiştir. Sistem, yoğun kullanım senaryolarında dahi atış hattında görüş kaybı ve solunum riski oluşturmayacak kapasitede tasarlanmıştır.
